Raccords tournants – Joints tournants d’équerre haute pression SN 50

Fusion-Acquisition de l’activité raccords tournants Sonal par Pacquet Raccord Tournant. L’ensemble de l’équipe Pacquet Raccord Tournant est à votre écoute pour répondre à vos besoins. Poursuivons notre collaboration.

Les raccords rotatifs d’équerre haute pression de la série SN 50 sont disponibles dans huit dimensions, et sont étudiés pour une grande variété d’applications :

hydraulique, pneumatique, gaz, etc.

Rotation douce par équilibrage hydraulique.

SN50

SN50

SN50

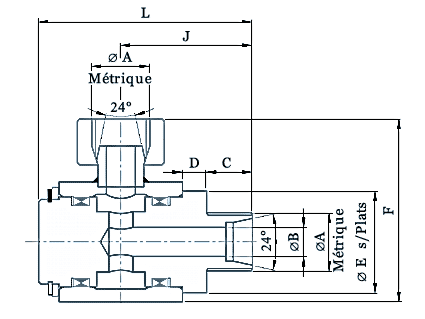

Référence	øA	øB	C	D	E	F	G	H	J	L
SN50.15.04.10	1/4" Gaz	7	13	8	30	46	11	M10	43	71.5
SN50.15.06.10	3/8" Gaz	10	13	8	30	46	11	M10	43	71.5
SN50.15.08.10	1/2" Gaz	14	19	10	40	70	16	M14	54.5	88.5
SN50.15.12.10	3/4" Gaz	18	19	10	40	70	16	M14	54.5	88.5
SN50.15.16.10	1" Gaz	25	20	12	54	85	18	M16	67	112
SN50.15.20.10	1"1/4 Gaz	30	21	13	60	98	18.5	M18	75.5	129
SN50.15.24.10	1"1/2 Gaz	38	22	14	71	105	19	M18	88	153.5
SN50.15.32.10	2" Gaz	48	23	14	71	156	20	M20	91	154.5

Diamètres

Standard

1/4″
3/8″
1/2″
3/4″
1″
1-1/4″
1-1/2″
2″

Mode de raccordement

Taraudage gaz cylindrique (boitier)
Filetage gaz cylindrique (arbre) ou gaz conique.
Pour tout autre filetage (JIC, DIN 7608 ou 2353 S, Métrique E 48.050, UNF 2A (SAE), NPT (Briggs) nous consulter.
La connexion sur le boitier doit se faire impérativement avec un flexible.

Applications

Tuyauterie flexible haute-pression, plateau tournant, enrouleur, liaison articulée, robotique, engins travaux publics, bras de lavage.

Matière

Acier traité nickel chimique
Variante : Inox

Etanchéité

Garniture composite avec bague anti-extrusion
Joint NITRIL pour version acier
Joint VITON dans tous les autres cas.

Conditions de service

Pression de service maxi à froid 400 BAR.
Vitesse de rotation lente ou articulation.
Température de service maxi -50°C à + 200°C.
